Задача

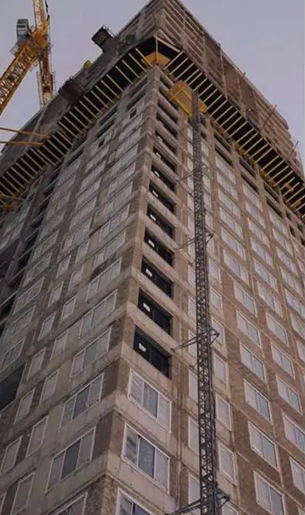

В строящемся жилом комплексе «Сибирский Сад» (г. Екатеринбург) требовалось смонтировать противопожарный улавливающий козырек на отметке 17-го этажа. Конструкция выполняет функцию противопожарной отсечки и улавливания возможных разрушающихся элементов фасада при пожаре. Монтаж необходимо было выполнить на высоте 17-го этажа по всей длине фасада с соблюдением проектной геометрии и последующей обработкой металлоконструкций.
Решение
Работы выполнялись методом промышленного альпинизма — вся бригада работала на веревках. Это позволило вести монтаж автономно, не перекрывая внутренние строительные процессы на 17-м этаже. Монтаж вели секционно: промышленные альпинисты принимали секции, позиционировали их по заранее нанесенной разметке и фиксировали к подготовленным узлам крепления. После установки каждой секции выполнена зачистка узлов болтовых соединений и нанесение огнезащитного состава на металлоконструкции. Горизонтальность контролировали лазерным нивелиром.
Этапы
Шаг 1 — Разметка фасада и подготовка оснований. Нанесение проектных осей на фасад с привязкой к 17-му этажу. Разметка точек крепления под анкерные узлы.
Шаг 2 — Монтаж несущего каркаса. Приемка и позиционирование секций каркаса бригадой промышленных альпинистов на высоте. Фиксация к анкерным узлам. Выверка геометрии каждой секции.
Шаг 3 — Зачистка узлов болтовых соединений и нанесение огнезащиты. Очистка всех смонтированных узлов. Обработка антикоррозионным грунтом и нанесение огнезащитного покрытия на металлоконструкции козырька.
Шаг 4 — Монтаж улавливающего полотна. Установка негорючих листов на смонтированный каркас. Герметизация стыков и примыканий.Шаг 5 — Контроль и сдача. Проверка геометрии. Фотофиксация выполненных узлов. Передача акта выполненных работ.
Результат

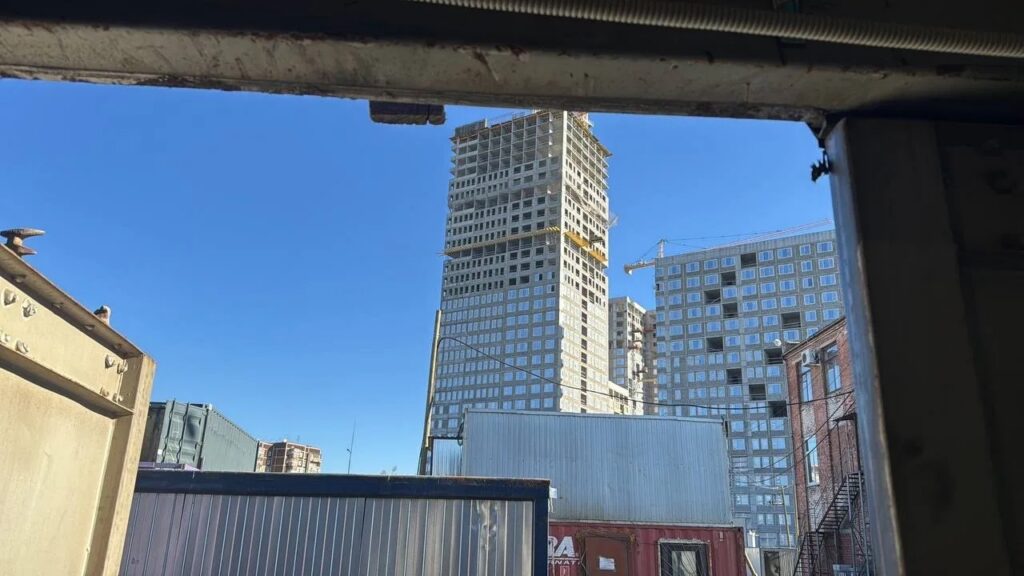

Противопожарный улавливающий козырек смонтирован на 17-м этаже ЖК «Сибирский Сад». Работы выполнены методом промышленного альпинизма. Все узлы зачищены и обработаны огнезащитным составом. Конструкция смонтирована в соответствии с проектом.
